2021免费精品无码在线,欧乱色国产精品兔费视频,中文字幕日韩人妻无码,99er中文字幕久久精品

拉伸強(qiáng)度與模量：結(jié)晶度增加通常會顯著提高PEEK的拉伸強(qiáng)度和彈性模量。結(jié)晶區(qū)域分子鏈排列緊密、規(guī)整，作用力強(qiáng)，能更有效地抵抗形變和承載負(fù)荷。

沖擊韌性：結(jié)晶度增加通常會導(dǎo)致沖擊韌性（尤其是缺口沖擊強(qiáng)度）下降。高結(jié)晶度意味著材料更脆。非晶區(qū)則提供一定的柔性和能量吸收能力。存在一個最佳結(jié)晶度范圍，可在保持足夠強(qiáng)度的同時獲得較好的韌性。

硬度和耐磨損：結(jié)晶度提高會增加材料的硬度和耐磨性。結(jié)晶結(jié)構(gòu)更致密、更堅硬，能更好地抵抗劃傷和磨損。

蠕變性能：高結(jié)晶度能顯著改善PEEK的抗蠕變性能（在長期載荷下抵抗緩慢變形的能力）。結(jié)晶區(qū)域作為物理交聯(lián)點，限制了分子鏈的滑移。

熔點：PEEK的熔點主要由其化學(xué)結(jié)構(gòu)決定，但結(jié)晶度會影響熔融峰的形狀和焓值（反映熔融所需的總熱量）。完全結(jié)晶的PEEK具有理論最高的熔融焓。

玻璃化轉(zhuǎn)換溫度：結(jié)晶度對玻璃化轉(zhuǎn)變溫度影響相對較小，但高結(jié)晶度會限制非晶區(qū)鏈段的運動，可能略微提高Tg。

熱變形溫度/長期使用溫度：這是結(jié)晶度影響最顯著的熱性能之一。高結(jié)晶度能大幅提高PEEK的熱變形溫度和長期連續(xù)使用溫度。結(jié)晶區(qū)域在Tg以上仍能保持剛性，為材料提供支撐。高結(jié)晶PEEK的HDT可接近其熔點（~343°C），遠(yuǎn)高于低結(jié)晶或無定形PEEK（接近Tg ~143°C）。

熱膨脹系數(shù)：結(jié)晶度增加通常會降低PEEK的線性熱膨脹系數(shù)。結(jié)晶結(jié)構(gòu)的熱膨脹行為通常比松散的非晶結(jié)構(gòu)更穩(wěn)定。

耐化學(xué)性：高結(jié)晶度能顯著提高PEEK的耐化學(xué)藥品和溶劑侵蝕的能力。致密的結(jié)晶結(jié)構(gòu)阻礙了小分子溶劑向材料內(nèi)部的擴(kuò)散和滲透。低結(jié)晶度的非晶區(qū)更容易被某些溶劑溶脹或侵蝕。

密度：結(jié)晶區(qū)域密度高于非晶區(qū)域。因此，結(jié)晶度增加會導(dǎo)致PEEK的整體密度增大。

光學(xué)性能：高結(jié)晶度通常使材料更不透明或呈乳白色，因為結(jié)晶區(qū)域與非晶區(qū)域之間的折射率差異導(dǎo)致光散射。低結(jié)晶度或淬火得到的無定形PEEK可以是半透明或透明的（雖然通常帶琥珀色）。

尺寸穩(wěn)定性：高結(jié)晶度通常能提供更好的尺寸穩(wěn)定性，特別是在高溫環(huán)境下，因為結(jié)晶結(jié)構(gòu)更能抵抗熱誘導(dǎo)的收縮或變形。

成型收縮率：高結(jié)晶度會導(dǎo)致PEEK在注塑成型后產(chǎn)生更大的收縮率（尤其是流動方向與垂直方向的差異更大）。這是因為熔體冷卻結(jié)晶時，分子鏈從無序狀態(tài)排入有序晶格，體積收縮更大。控制模具溫度和冷卻速率對控制最終產(chǎn)品的結(jié)晶度和收縮至關(guān)重要。

結(jié)晶速率：PEEK的結(jié)晶速率本身是溫度依賴的（在Tg和Tm之間有最大結(jié)晶速率）。但材料本身的熱歷史和成核劑添加會影響實際加工中達(dá)到的結(jié)晶度。較慢的冷卻速度允許更充分的結(jié)晶（更高結(jié)晶度），而快速淬火（如水冷）則能抑制結(jié)晶，得到低結(jié)晶度或無定形態(tài)。

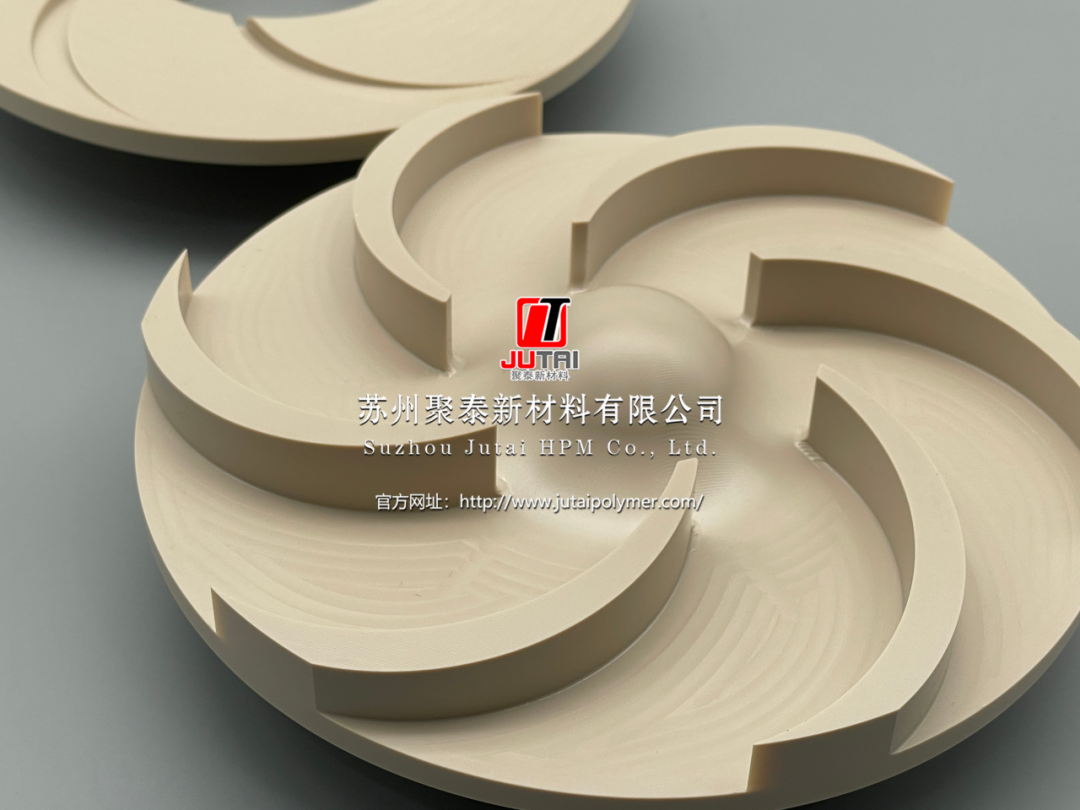

高性能軸承、密封件、高溫閥門部件、化工泵葉輪、需要高溫滅菌的醫(yī)療器械。

某些需要良好抗沖擊性的電子連接器、要求尺寸精度極高且各向同性好的復(fù)雜薄壁件、需要透明性的觀察窗

PEEK的結(jié)晶度是其核心結(jié)構(gòu)特征，是調(diào)控其最終性能的“總開關(guān)”。深刻理解結(jié)晶度對各項性能（尤其是力學(xué)、熱、化學(xué)性能）的影響機(jī)制和趨勢，并結(jié)合具體的應(yīng)用需求（高溫承載、耐腐蝕、韌性要求、尺寸精度、加工條件等），通過精確控制加工工藝（冷卻速率、退火）或選用合適牌號（含成核劑等），才能充分發(fā)揮PEEK這一頂級工程塑料的性能潛力。沒有絕對“好”或“壞”的結(jié)晶度，只有針對特定應(yīng)用場景“最優(yōu)”的結(jié)晶度。
